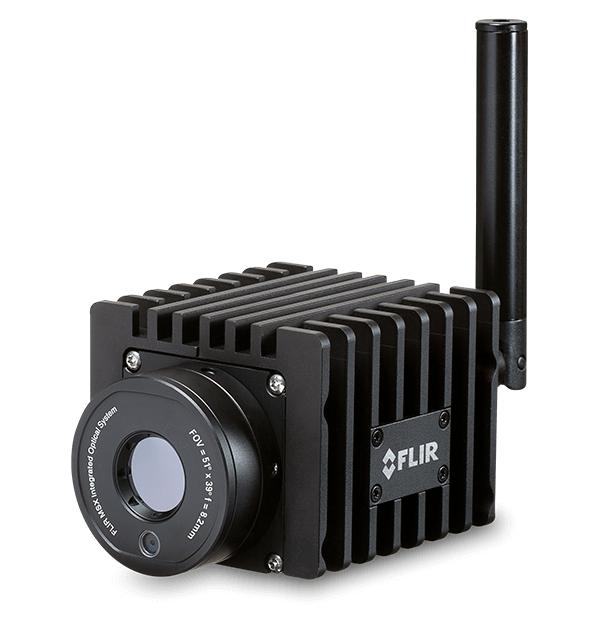

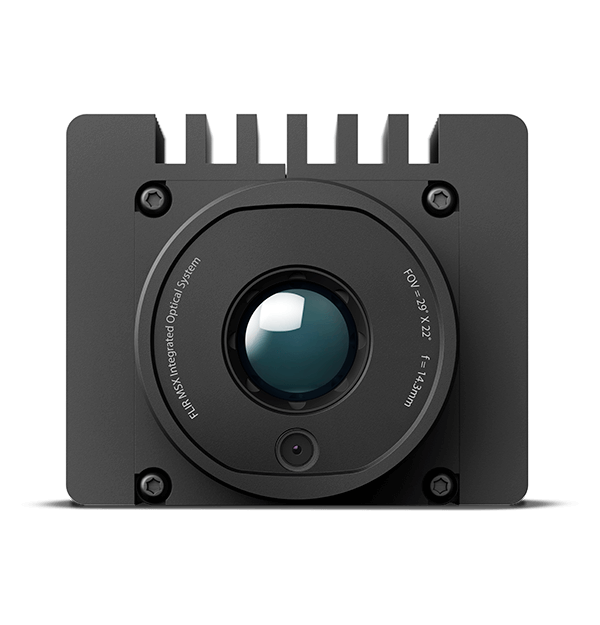

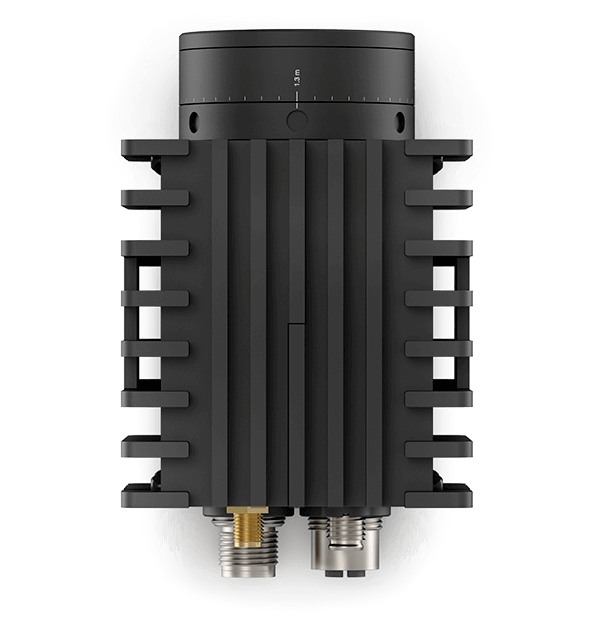

Cámara termográfica de montaje fijo
Las cámaras termográficas FLIR A50 y A70 con transmisión de imágenes son la elección idónea para usuarios que quieren capacidad de control de la cámara junto con transmisión de imágenes en streaming por Ethernet, además de flexibilidad para realizar análisis y recopilación de datos en bruto sobre características termográficas usando aplicaciones de software habituales. Con opciones de conexión wifi, una cámara de visión integrada, transmisión por streaming de imágenes radiométricas comprimidas y compatibilidad ONVIF S (solo la versión avanzada), estas pequeñas y ligeras cámaras automatizadas de enfoque fijo optimizarán el control de procesos y de calidad para optimizar el rendimiento, la calidad de producto y el tiempo de producción, y reducirán también los costes.
| Highlighted | |
|---|---|
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas M12, macho (compartido con alimentación externa) |
| Entradas digitales | 2 con aislamiento óptico, Vin(bajo) = 0–1,5 V, Vin(alto) = 3–25 V |
| Salida digital, propósito | Programado; fallo (NC) |
| Salidas digitales | 3 optoaislados, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido; 1 específico como salida de fallos (NC) |
| Codificado | Estándar: Transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica FLIR Avanzado: Transmisión de vídeo RTSP - H.264 / MPEG4 / MJPEG; transmisión radiométrica RTSP - JPEG-LS comprimido, radiométrica FLIR; transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica FLIR |
| Interfaz Ethernet | Con cable, Wi-Fi (opcional) |
| Wifi | Función opcional comprada por separado. RP-SMA, conector hembra |
| EMC | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (campo magnético)• FCC 47 CFR Parte 15 Clase B (emisiones EE. UU.)• ISO 13766-1 (EMC - Maquinaria para movimiento de tierras y construcción de edificios)• EN ISO 14982 (EMC - Maquinaria agrícola y forestal) |
| Número F | 1,4 |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Sensibilidad térmica/NETD | <35 mK |
| Precisión | ±2 °C o ±2 % de la lectura para temperatura ambiente de 15 a 35 –C y temperatura del objeto superior a 0 –C |
| Funciones de alarma | N/D |
| Salida de alarma | N/D |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af clase 3 |
| Almacenamiento de imágenes | N/D |
| Codificado | Estándar: Transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica FLIR Avanzado: Transmisión de vídeo RTSP - H.264 / MPEG4 / MJPEG; transmisión radiométrica RTSP - JPEG-LS comprimido, radiométrica FLIR; transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica FLIR |
| Comunicación Ethernet | • GigE Vision ver. 1.2 • Cliente API compatible con GenICam basado en socket • TCP/IP propiedad de FLIR |
| Comunicación serie | Control de desplazamiento horizontal-vertical. Interfaz de hardware estándar Pelco D: RS232 y RS485 exclusivamente |
| Conforme con perfil S de ONVIF | Estándar: No avanzado: Sí |
| Entrada digital, propósito | NUC; NUC desactivado; etiqueta de imagen (Inicio, Parada, General); control de flujo de imagen (acc. SFNC 2.3): • Fotograma único (en activación) • Multifotograma (en activación) • Continuo |
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas M12, macho (compartido con alimentación externa) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2 con aislamiento óptico, Vin(bajo) = 0–1,5 V, Vin(alto) = 3–25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultados, imagen y potencia |
| Interfaz Ethernet | Con cable, Wi-Fi (opcional) |
| Multicast | Sí |
| Protocolos de Ethernet | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP |
| RS-232 | Codificación A de M8, conector macho |
| Salida digital, propósito | Programado; fallo (NC) |
| Salidas digitales | 3 optoaislados, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido; 1 específico como salida de fallos (NC) |
| Tipo de conector Ethernet | M12 hembra de 8 pines con codificación X; hembra RP-SMA |
| Tipo de Ethernet | 1000 Mb/s |
| Wifi | Función opcional comprada por separado. RP-SMA, conector hembra |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Cámara visible | Accesorio opcional |
| Distancia focal mínima | 29°: 0,25 m (0,82 pies) 51°: 0,2 m (0,66 pies) 95°: 0,1 m (0,33 pies) |
| Enfoque | Fijo, ajustable con herramienta incluida |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Lectura | Sin lecturas de mediciones, solo transmisión de vídeo |
| Longitud focal | 29°: 14,3 mm (0,56") 51°: 8,2 mm (0,32") 95°: 4,1 mm (0,16") |
| Matriz de plano focal (FPA) | Microbolómetro no refrigerado |
| Mejora de contraste | FSX®/Ecualización de histograma (solo IR) |
| MSX | Sí, incluido en opción de cámara visual |
| Número F | 1,4 |
| Paso del detector | A50: 17 µm A70: 12 µm |
| Rango espectral | 7,5–14 µm |
| Resolución de IR | A50: 464 × 348 A70: 640 × 480 |
| Resolución de transmisión | Estándar A50: Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 464 × 348 píxeles A50 Avanzado: Transmisión de vídeo RTSP, fuente 0: 640 × 480 píxeles Transmisión de vídeo RTSP, fuente 1: 1280 × 960 píxeles Transmisión radiométrica RTSP: 464 × 348 píxeles Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 464 × 348 píxeles A70 Estándar: Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 640 × 480 píxeles A70 Avanzado: Transmisión de vídeo RTSP, fuente 0: 640 × 480 píxeles Transmisión de vídeo RTSP, fuente 1: 1280 × 960 píxeles Transmisión radiométrica RTSP: 640 × 480 píxeles Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 640 × 480 píxeles |
| Sensibilidad térmica/NETD | <35 mK |
| Superposición | Sin |
| Transmisión de vídeo IR radiométrico | Estándar: GigE Vision y RTSP Advanced: GigE Vision y RTSP |
| Vídeo Transmisión | Estándar: Protocolo avanzado GVSP (GigE Vision): Protocolos RTSP o GVSP (GigE Vision) |
| Medición y análisis | |
|---|---|
| Correcciones de medición | N/D |
| Corrección de transmisión atmosférica | Basada en los datos de distancia, temperatura atmosférica y humedad relativa |
| Detección automática de calor y frío | N/D |
| Funciones de alarma | N/D |
| Herramientas de medición | N/D |
| Precisión | ±2 °C o ±2 % de la lectura para temperatura ambiente de 15 a 35 –C y temperatura del objeto superior a 0 –C |
| Rango de temperatura del objeto | A50: de –20 a 175 °C (de –4 a 347 °F) de 175 a 1000 °C (de 347 a 1832 °F) A70: de –20 a 175 °C (de –4 a 347 °F) de –20 a 250 °C (de –4 a 482 °F) de 175 a 1000 °C (de 347 a 1832 °F) |
| Salida de alarma | N/D |
| Valores preestablecidos de medición | N/D |
| General | |
|---|---|
| Material de la carcasa | Aluminio |
| Montaje sobre base | 4 x M2.5 directo a la cámara o 4 x 10-32 UNF a la placa inferior de refrigeración |
| Peso | 519 g (1,14 lb) sin placa inferior de refrigeración |
| Tamaño (L. × An. × Al.) | 107 × 67 × 57 mm |
| Características medioambientales y certificaciones | |
|---|---|
| Corrosión | • ISO 12944 C4 G o H• EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (campo magnético)• FCC 47 CFR Parte 15 Clase B (emisiones EE. UU.)• ISO 13766-1 (EMC - Maquinaria para movimiento de tierras y construcción de edificios)• EN ISO 14982 (EMC - Maquinaria agrícola y forestal) |
| Espectro de radio | • FCC 47 CFR Parte 15 Clase C (banda 2,4 GHz EE. UU.)• FCC 47 CFR Parte 15 Clase E (banda 5 GHz EE. UU.)• RSS-247 (bandas de 2,4 GHz y 5 GHz Canadá)• ETSI EN 300 328 V2.1.1 (banda 2,4 GHz Europa)• ETSI EN 301 893 V2.1.1 (banda 5 GHz Europa) |
| Golpes | IEC 60068-2-27, 25 g |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 horas, humedad relativa 95 %, 25–40 °C/2 ciclos EN60068-2-38 |
| Montaje en trípode | 4 x M2.5 directo a la cámara o 4 x 10-32 UNF a la placa inferior de refrigeración |
| Protección | IEC 60529 y IP66 |
| Rango de temperatura operativa | –20 a 50 °CLa placa de refrigeración inferior es necesaria a temperaturas superiores a 40 °C. Sensor de temperatura máxima interna: 70 °C (158 °F) |
| Vibración | • IEC 60068-2-6, 0,15 mm a 10–58 Hz y 2 g a 58–500 Hz, sinusoidal• IEC 61373 Cat 1 (vía férrea) |
| Alimentación | |
|---|---|
| Conexión de alimentación | M12 macho de 12 pines con codificación A (compartida con entrada/salida digital) |
| Consumo de energía | •7,5 W a 24 V CC típico• 7,8 W a 48 V CC típico• 8,1 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | 24/48 V CC, 8 W máx. |
| Tensión externa | Rango de tensión admitido 18-56 V CC |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
